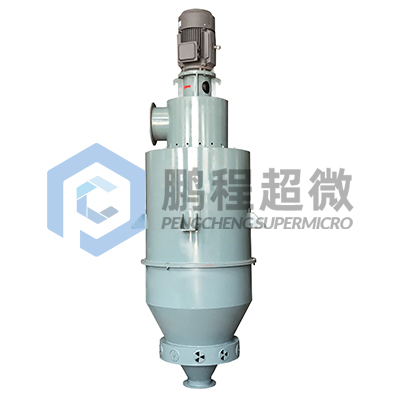

超细粉末分级技术
无论你是去除粗粉还是分离细粉，你都能得到满意的结果。
分级轮可以通过变频器调节转速，以满足产品细度和产量的需求。
技术特点
细度 d98 ＜2 µm 到 d98＜ 250 µm (基于碳酸钙)
分级轮垂直布置
为防止粗颗粒混入产品，在分级轮和细粉料出口间的缝隙有气体阻断装置
通过压缩空气对分级轮轴进行密封，用于保护轴承
圆锥形底部，带垂直式粗颗粒出口
轴承通过油脂进行密封，而对于高温空气应用则用润滑油
设计优化了分级结构与流场设计，可获得特别窄的粒度分布
仅通过调节分级轮转速就能获得最高的细度等级或产量最大化
通过设备的旋转对称设计实现了分级轮的均布负载
分级轮机头部分为弹性挠性联轴式设计，便于进行快捷的清洗和维护保养
产品粒度检测结果重复性好
机器操作简单，清洗方便。
提供的可选配置：防爆防振防潮设计，惰性气体保护循环工艺，确保易燃易爆易氧化材料的连续安全稳定运行，气密装置，耐磨损配置
工作原理
细粉在风机抽力作用下由分级机入料口随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，将混合在气固两相流体的粉体按粒径大小分开，符合粒径要求的细颗粒穿过分级轮叶片间隙进入旋风分离器或除尘器收集，不符合粒径要求的物料夹带部分细料在离心力和碰壁失速的作用下，沿筒壁下降至二次风口处，经二次风的强烈淘洗作用，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降至卸料口处排出。
应用领域
非金属矿粉（碳酸钙、高岭土、石英、云母、滑石等非金属矿产品）、金属粉末、合成化工粉末、食品、锂电新材料、颜料、陶瓷、耐火材料、医药、农药、保健品、新材料等；
技术数据
|
参数 |
VCF1 |
VCF2 |
VCF3 |
VCF4 |
VCF5 |
VCF6 |
VCF7 |
VCF8 |
|
分级粒径d97:um |
3-45 |
4-150 |
5-150 |
6-150 |
8-150 |
10-150 |
12-150 |
15-150 |
|
分级轮直径 |
100 |
300 | 360 | 450 |
550/600 |
800 |
1000 |
1200 |
|
最小处理量 |
20 | 200 | 600 | 1000 | 1500 | 6000 | 13000 | 15000 |
|
最大处理量kg/h |
60 |
1000 |
2000 | 3000 | 6000 |
15000 |
20000 | 30000 |
|
装机功率KW |
7-11 |
7-11 |
11-42 |
18-60 |
63-105/77-140 |
120-160 |
150-200 |
170-320 |
